數據可視化JS腳本使用技巧分享—條形圖的聯動參數，保持條形圖大小不變
2023-06-13 17:41:29
次
條形圖是數據可視化中最基礎的一種圖表類型，它能夠簡潔清晰地展示數據的分布和變化趨勢。隨著越來越多的企業使用條形圖進行數據可視化，在日常應用過程中，我們常常需要根據數據的變化來聯動圖表的參數，以實現更加動態且直觀的呈現效果。在本文中，我們將分享一種利用JS腳本實現條形圖聯動參數的技巧，讓用戶能夠更好地應用條形圖進行數據可視化。
?適用場景及圖形：
對于條形圖在實際業務開發中，結合有業務需要展示不同的top數，但在選擇不同的top數時，整體圖表的高度大小會發生變化，影響頁面整體美觀與布局，為了保證選擇不同的top數時，條形圖大小不發生變換，為大家分享使用JS腳本來控制條形圖大小的方法。
?操作步驟

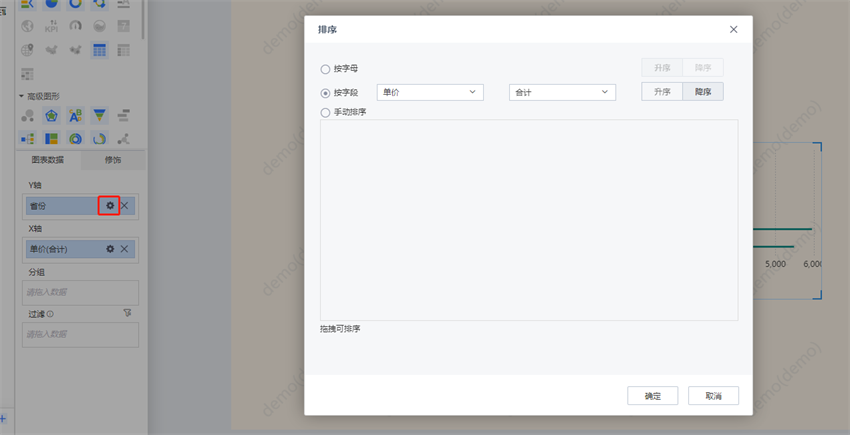

1，拖入條形圖并且出圖，對Y軸按照字段進行降序排序：

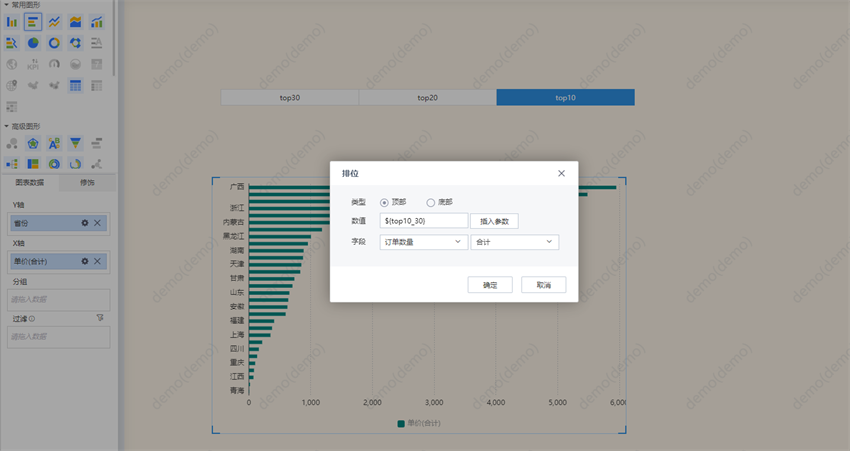

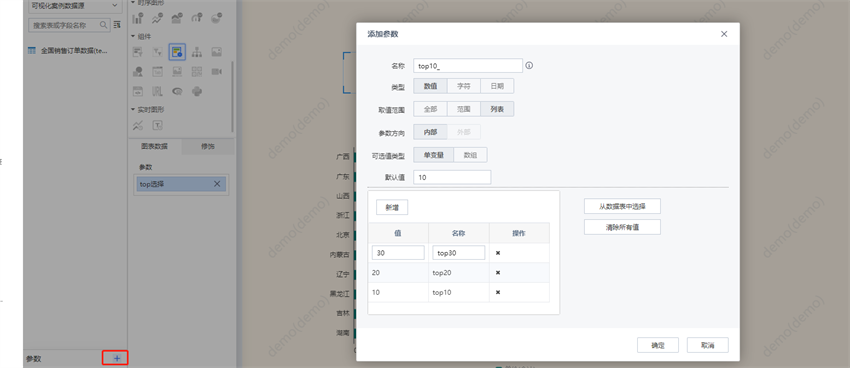

2、添加top10_30參數：

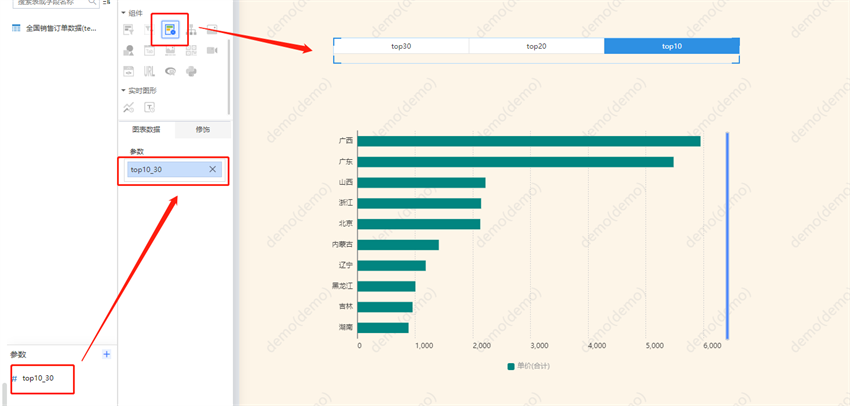

3、將參數添加出圖：
4、添加參數聯動：

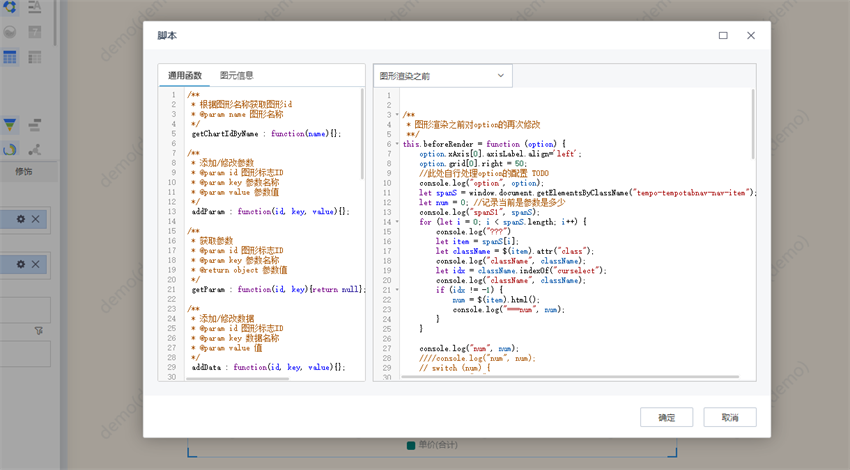

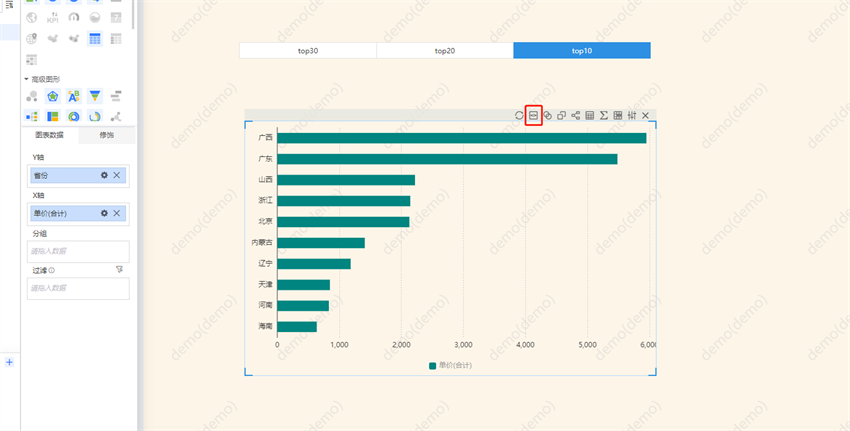

5、在條形圖中添加代碼進行最終效果實現：
* 圖形渲染之前對option的再次修改
**/
this.beforeRender = function (option) {
option.xAxis[0].axisLabel.align='left';
option.grid[0].right = 50;
//此處自行處理option的配置 TODO
console.log("option", option);
let spanS = window.document.getElementsByClassName("tempo-tempotabnav-nav-item");
let num = 0; //記錄當前是參數是多少
console.log("spanS1", spanS);
for (let i = 0; i < spanS.length; i++) {
console.log("???")
let item = spanS[i];
let className = $(item).attr("class");
console.log("className", className);
let idx = className.indexOf("curselect");
console.log("className", className);
if (idx != -1) {
num = $(item).html();
console.log("===num", num);
}
}
console.log("num", num);
////console.log("num", num);
// switch (num) {
// case "10":
// option.dataZoom[0].end = 100;
// option.dataZoom[0].show = false;
// break;
// case "20":
// option.dataZoom[0].end = 50;
// break;
// default:
// option.dataZoom[0].end = 30;
// break;
// }
//獲取起始值
let startVal = "";
let endVal = "";
let obj = option.allChartData.data
for (var key in obj) {
if (key.indexOf("dimension") != -1) {
startVal = obj[key][obj[key].length - 1];
endVal = obj[key][obj[key].length - 10];
}
}
switch (num) {
case "10":
option.dataZoom = [
{
type: "slider",
backgroundColor: "rgb(242,242,242)",
fillerColor: "rgb(79, 138, 255)",
handleColor: "rgb(204, 204, 204)",
orient: "vertical",
startValue: startVal,
endValue: endVal,
show: false,
width: 6,
textStyle: {
color: "rgba(0, 0,0, 1)"
}
}
]
break;
case "20":
option.dataZoom = [
{
type: "slider",
backgroundColor: "rgb(242,242,242)",
fillerColor: "rgb(79, 138, 255)",
handleColor: "rgb(204, 204, 204)",
orient: "vertical",
startValue: startVal,
//endValue:endVal,
minValueSpan: 10,
maxValueSpan: 10,
show: true,
width: 6,
textStyle: {
color: "rgba(0,0,0, 0)"
}
}
]
break;
default:
option.dataZoom = [
{
type: "slider",
backgroundColor: "rgb(242,242,242)",
fillerColor: "rgb(79, 138, 255)",
handleColor: "rgb(204, 204, 204)",
orient: "vertical",
startValue: startVal,
endValue: endVal,
minValueSpan: 10,
maxValueSpan: 10,
show: true,
width: 6,
textStyle: {
color: "rgba(0,0,0, 0)"
}
}
]
break;
}
//console.log("修改后的option", option);
return option;
}

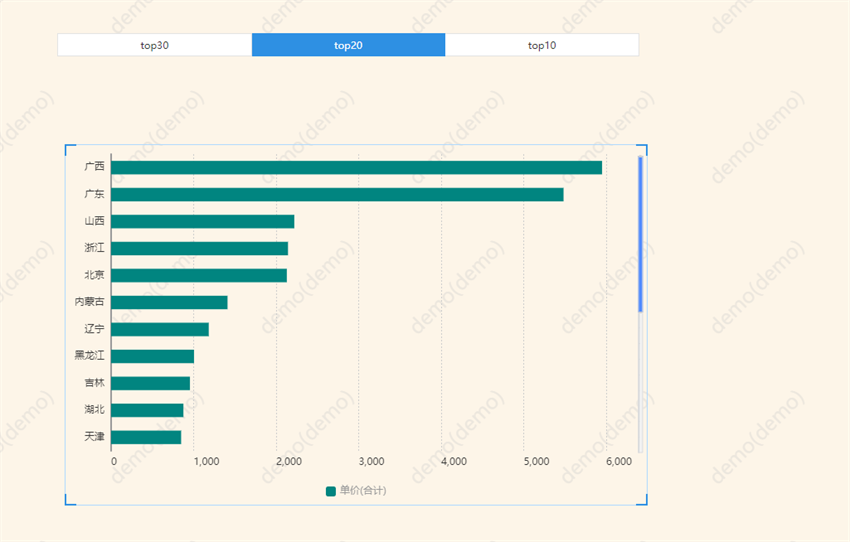

至此最終結果完成：
通過本文的介紹，我們了解到了在數據可視化中利用JS腳本實現條形圖聯動參數，保持條形圖大小不變的技巧。這一技巧能夠幫助用戶更好地在數據可視化過程中實現數據的動態展示，提高不同數據之間的可比性和可視化效果。為了更好地應用這些技巧，我們需要不斷探索和嘗試，發現更多利用JS腳本的數據可視化技巧。
