美林數據技術專家團隊|如何通過基于云原生的智能監測體系實現企業提質增效
2021-12-10 09:52:30
次
微服務容器化部署作為當前較為成熟的應用上線部署方式，具有進程隔離、文件系統隔離、資源隔離的優勢。但是微服務容器化部署后由于其自身對進程、文件、資源的隔離特點，使得應用服務的運行狀態、環境的監控、面臨諸多挑戰。因此如何構建一套適合容器化建設的智能監測體系成為企業當下的一個痛點。
本文從“提質增效”的角度出發，描述了美林數據“云原生”監測分析的架構體系設計，并對該監測體系的架構內容進行了詳細的介紹。
隨著“云原生”技術的發展，分布式微服務架構下應用日益豐富，用戶數量爆發式增長，紛雜的應用異常問題接踵而來。傳統運維模式下多套運維系統上的各項指標無法關聯分析， 運維人員需要根據運維經驗逐一排查應用異常，致使 ：
1、大型分布式應用關系錯綜復雜，分析定位應用問題困難，應用運維面臨如何保障應用正常、快速完成問題定位、迅速找到性能瓶頸的挑戰；
2、應用體驗差，導致用戶流失。運維人員不能實時感知并追蹤體驗差的業務，未能及時診斷應用異常，嚴重影響用戶體驗。
針對公司微服務容器化部署上線后應用服務的運行狀態、環境無法監控的痛點，本文在美林數據“云原生”架構體系的基礎之上，提出基于“云原生”的智能監測體系。
智能監測分析體系
本文將從架構設計及建設內容兩個角度出發來闡述所建設的智能監測體系。
一、云原生架構

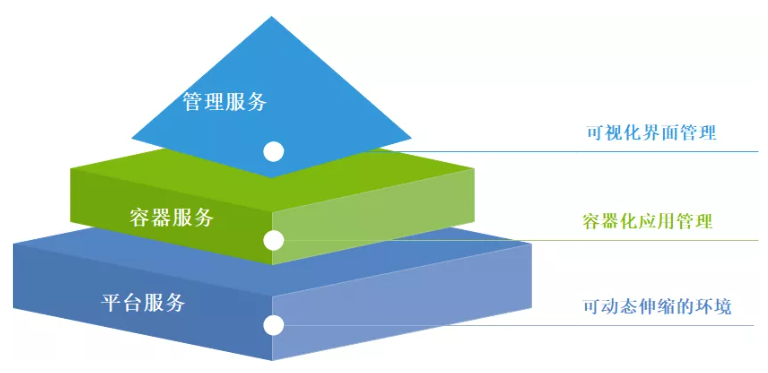

美林數據的云原生架構涵蓋了智能運維、容器、API驅動及微服務四個方面，自上而下可分為：管理服務層、容器服務層及平臺服務層。
其中管理服務層是美林數據自主開發建設的可視化的操作平臺，該平臺支持應用的統一部署、監控、配置、維護、擴展、升級等操作。
容器服務層提供高性能可伸縮的容器應用管理能力，支持企業級容器化應用的全生命周期管理；助力企業高效運行云端Kubernetes容器化應用。
平臺服務層依托現有的公有云、私有云、混合云等新型可動態伸縮的環境來構建與運行可彈性擴展的應用，以虛擬化技術為基礎、以網絡為載體提供基礎架構，整合大規模可擴展的計算、存儲、數據、應用等分布式計算資源進行協同工作的超級計算模式來為容器服務層提供服務。
二、云原生智能監測體系

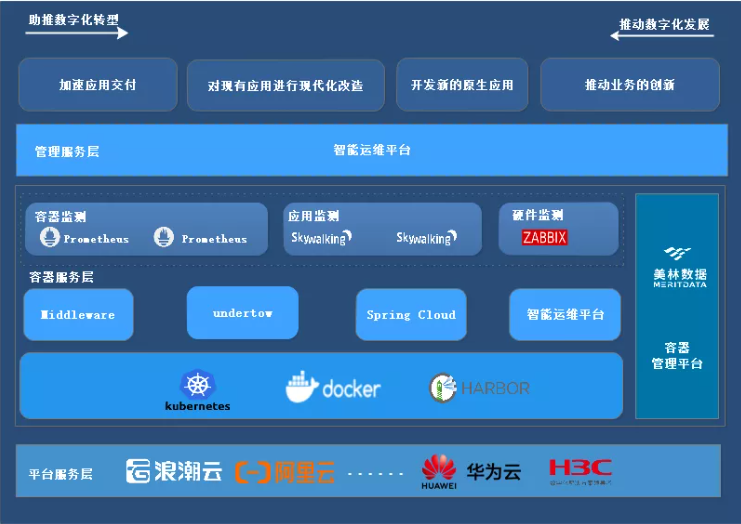

關于智能監測分析體系，該體系主要是針對應用服務、硬件資源、容器資源進行主動監控與檢查的服務。通過多視角對容器、應用及環境進行綜合管理，運用交叉比對（自動告警規則和監測的業務數據進行比對分析）、趨勢分析（不同時間內某一個指標或者幾個指標隨著時間的推移，監控指標的變化趨勢分析）等方法對異常狀態進行分析并及時報告，快速定位故障原因，提高系統運維效率，具體架構設計如下圖所示。
?應用監測

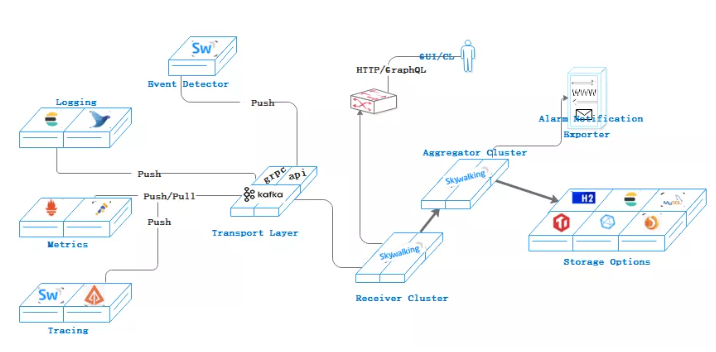

應用監測在本文描述的智能監測分析體系中是為應用服務提供一個監測、分析的入口，實現的架構如下圖所示：
應用服務監測實現對應用服務的全方位監控、快速定位出錯接口和慢接口、重現調用參數、發現系統瓶頸，從而大幅提升線上問題診斷的效率。通過探針的方式來捕獲、計算展示出不同端點之間相互調用鏈，及各個調用鏈中端點的性能分析結果。通過3D拓撲圖能立體展示應用、服務和主機的健康狀況，以及應用的上下游依賴關系，幫助您快速定位誘發故障的服務、被故障影響的應用和關聯的主機等。通過對應用服務的實時診斷，提供可視化的瀑布圖的方式來簡便問題的快速定位。
?硬件監測
硬件監測是本文描述的智能監測分析架構體系的基礎，主要實現對應用部署環境的網絡狀況和服務器狀況的監控。通過靈活的告警機制來保障運維人員對于異常情況的快速定位與響應。通過自定義創建多監控項視圖的方式來滿足不同使用的人員對監控產品的個性化需求。

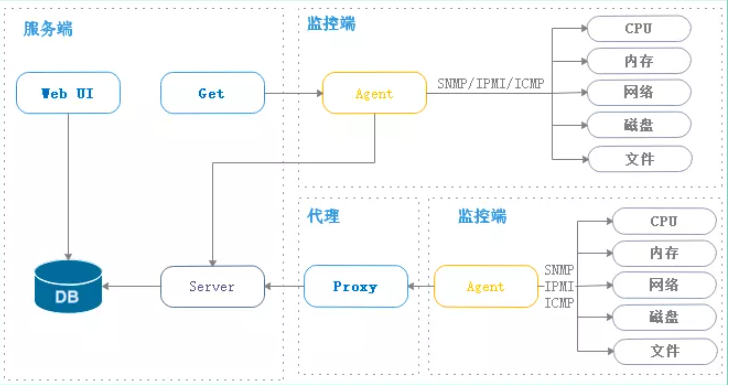

通過可視化的網絡拓撲看板方式實現對監控項的可視化配置及可視化的狀態查看。該模塊通過Agent方式實現對服務器主機信息的監控的涵蓋CPU、內存、網絡、磁盤、文件的監控，包括CPU負載、CPU使用率、內存使用率、網絡傳輸、網絡故障、丟包信息、磁盤使用率、文件監控、TCP端口連接，響應時間等，硬件監控的原理如下圖硬件監測原理圖所示。

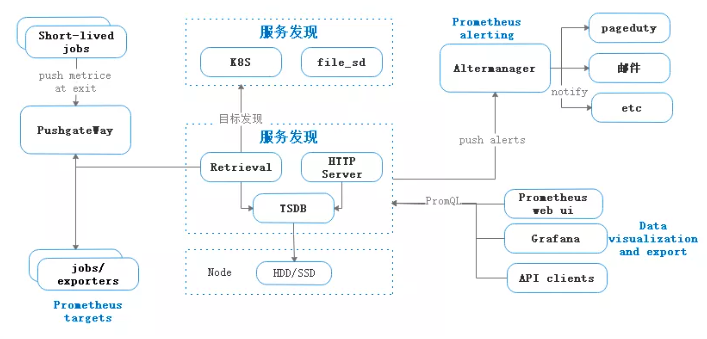

容器監測在本文描述的智能監測分析體系中實現了容器的實時監測、應用性能和故障管理及被監測服務的各項指標。容器監測的架構如下圖所示：在智能檢測的過程中，采集的監控數據均以指標的形式保存在內置的時間序列數據庫當中（TSDB）：屬于同一指標名稱，同一標簽集合的、有時間戳標記的數據流。除了存儲的時間序列，還可以根據查詢請求產生臨時的、衍生的時間序列作為返回結果，監控主機可以采用pull的模式，定期從各個agent獲取指標數據，做統一匯總處理。
它既適用于面向服務器等硬件指標的監控，也適用于高動態的面向服務架構的監控。它的多維度數據收集和數據篩選查詢語言能力為現在流行的微服務提供了強大的技術支持。它是為服務的可靠性而設計的，當服務出現故障時，它可以使你快速定位和診斷問題，并且其自身的搭建過程對硬件和服務沒有很強的依賴關系。
基于云原生架構的智能監測體系，可適用于企業應用上線后對應用狀態、硬件環境、容器狀態的監測、分析、告警。立足于為企業提供一個可視化配置、分析的智能監測架構體系，幫助企業實時感知并追蹤異常業務，并為運維人員診斷應用異常提供理論指導。
